日本一手價格 TOYOSOKKI 東洋 超小型拉伸壓縮兩用載荷傳感器 TCLSV 精度±0.2%R.O。
2024-07-11 17:26:39
admin
負載單元

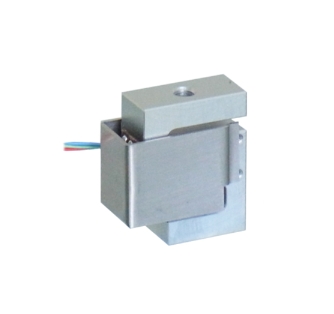

超小型拉伸壓縮兩用載荷傳感器 TCLSV
精度±0.2%R.O
。額定容量10N～500N
尺寸外形：15mm×9mm
高度：20mm
材質鋁
、不銹鋼
型號
外形尺寸
式樣書

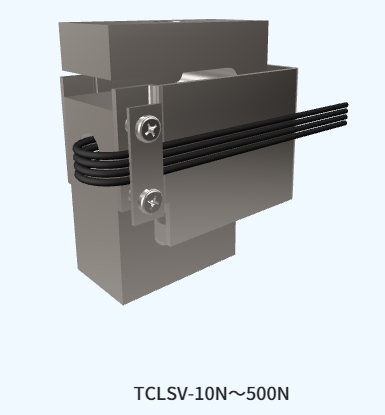

項目超小型拉伸壓縮兩用載荷傳感器TCLSV
10N～500N
額定輸出（R.O.）0.7mV/V【10N】
1.0mV/V【20N～500N】
額定輸出誤差±20%
零平衡±10%R。O.
非線性±0.2%R。O.
滯后±0.2%R。O.
重復性±0.1%R。O.
零點溫度影響±0.05%R。O./℃
輸出溫度影響±0.05%LOAD/℃
溫度補償范圍-10℃～+60℃
容許溫度范圍-20℃～+70℃
允許過載150%R。C.
推薦施加電壓2.5V
容許施加電壓5V
輸入端子間電阻約350Ω
輸出端子間電阻約350Ω
絕緣電阻1000MΩ（B/E DC50V）以上
電纜型PTFE極細電線（準氟利昂）AWG32
電纜長度500mm
本體材質鋁【10N～100N】
不銹鋼【200N、500N】
機械特性
型號 額定撓曲量 固有頻率（約） 本體質量（約） TCLSV-10N 0.01mm以下 4.6kHz 3g TCLSV-20N 5.1kHz TCLSV-50N 8.1kHz TCLSV-100N 10kHz 4g TCLSV-200N 9.2kHz 10g TCLSV-500N 10.7kHz 11g
電纜布線顏色
施加電壓+EXC+紅色
施加電壓-EXC-白色
輸出信號+SIG+綠
輸出信號-SIG-藍色
-
