日本 ADVANTEC 不銹鋼制殼體TS類型 4TS-1S-RS/ 4TS-2S-RS 2SIDF螺紋接頭(螺紋套筒)

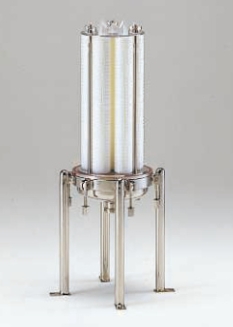

衛生型多根不銹鋼制殼體
TS類型
4TS-1S-RS
4TS-2S-RS
4TS-3S-RS
7TS-1S-RS
7TS-2S-RS
7TS-3S-RS
12TS-2S-RS
12TS-3S-RS
19TS-2S-RS
19TS-3S-RS
24TS-2S-RS
24TS-3S-RS
29TS-2S-RS
29TS-3S-RS
36TS-2S-RS
36TS-3S-RS
42TS-2S-RS
42TS-3S-RS
特長
采用衛生型多根不銹鋼制殼體
從中流量到大流量的精密過濾用
IN
TS型是濾筒型濾波器形狀共形R
規格
品名 | 4TS-1S-RS | 4TS-2S-RS | 4TS-3S-RS | 7TS-1S-RS | 7TS-2S-RS | 7TS-3S-RS | 12TS-2S-RS | 12TS-3S-RS | 19TS-2S-RS | |
產品 | 26450400 | 26450430 | 26450460 | 26450700 | 26450730 | 26450760 | ||||
墨盒 | 250毫米× 4個 | 500毫米× 4個 | 750毫米× 4個 | 250毫米× 7件 | 500毫米× 7件 | 750毫米× 7件 | 500mm × 12 | 750毫米× 12個 | 500毫米× 19件 | |
自適應盒 濾波器形狀代碼 | R | |||||||||
輸入、輸出形狀 | 2SIDF螺紋接頭(螺紋套筒) | 3SIDF螺紋接頭(螺紋套筒) | JIS FF 10K 90A | |||||||
尺寸 | 總高度 | 865 | 1.115 | 1,365 | 895 | 1.145 | 1.395 | 1,294 | 1,544 | 1,736 |
總寬度 | 416 | 416 | 416 | 468 | 468 | 468 | 615 | 615 | 673 | |
最大工作壓力 | 0.49 MPa(40℃) | |||||||||
材質 | 主體：SUS304，0環：硅膠，墊圈：聚四氟乙烯 | |||||||||
質量（公斤） | 37.8 | 42.4 | 45.4 | 44.0 | 48.0 | 52.0 | 60.0 | 67.0 | 97.0 | |
品名 | 19TS-3S-RS | 24TS-2S-RS | 24TS-3S-RS | 29TS-2S-RS | 29TS-3S-RS | 36TS-2S-RS | 36TS-3S-RS | 42TS-2S-RS | 42TS-3S-RS | |
墨盒 | 750毫米× 19件 | 500毫米× 24件 | 750毫米× 24件 | 500毫米× 29件 | 750毫米× 29件 | 500毫米× 36件 | 750毫米× 36個 | 500毫米× 42件 | 750毫米× 42件 | |
自適應盒 濾波器形狀代碼 | R、K（222 O形圈SOE，帶散熱片 | |||||||||
輸入和輸出形狀 | JIS FF 10K 90A | JIS FF 10K 125A | JIS FF 10K 150A | JIS FF 10K 200A | ||||||
尺寸 | 總高度 | 1,986 | 1,807 | 2.057 | 1,807 | 2,057 | 1,903 | 2,153 | 1,977 | 2,227 |
總寬度（mm | 673 | 771 | 771 | 771 | 771 | 821 | 821 | 888 | 888 | |
最大工作壓力 | 0.49 MPa(40℃) | |||||||||
材質 | 主體：SUS304，0環：硅膠，墊圈：聚四氟乙烯 | |||||||||
質量（公斤 | 105.0 | 122.0 | 130.0 | 168.0 | 178.0 | 210.0 | 220.0 | 277.0 | 288.0 | |
