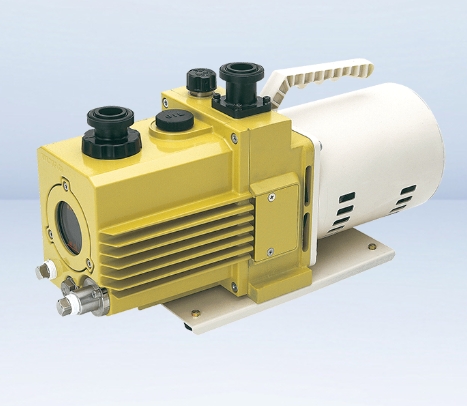

日本 ULVAC 愛發科 真空泵GCD系列 GCD-051X/GCD-136X/GCD-201X 可連接至油過濾系統
2024-07-22 10:47:16
admin
油旋轉真空泵
GCD系列
GCD-051X
GCD-136X
GCD-201X
GCD-051X
化學型/兩級排氣系統/帶回流防止機構/帶氣鎮機構/內置熱保護器/帶插頭電源線/帶開關
特征
氣體接觸面經過表面處理的化學型油回轉真空泵。
可連接至油過濾系統
。低噪音
、低振動。配有防回流機構，當機器因停電或其他原因停止時，可防止油回流到真空室。
配備強制潤滑機構，排氣速度穩定。
可以在大氣壓下運行。
由于內部零件通過定位銷和法蘭電機連接，因此易于維護
。規格
單元50赫茲 60赫茲 有效抽速升/分鐘50 60 極限壓力*1全球價值鏈關閉帕0.67 GV開放6.7 使用電動機單相 ，100V，200W，4P，分相啟動滿載電流A5.6 4.8 油量毫升500～800 使用油SO-M 質量公斤14.1 進氣管直徑毫米KF-25 工作環境溫度范圍℃7～40 最大尺寸毫米165.5(寬)×419(長)×222.7(高) *1：極限壓力是通過皮拉尼真空計測量的值。（使用 MacLeod 真空計測量時，對于極限壓力為 1.3 Pa 或更小的泵，該值會低一個數量級。）兼容標準/電壓
型號 認證標準 CE
自我聲明1Φ100V 1Φ115V 1Φ200V 1Φ220V 1Φ230V 3Φ200V GCD-051X - - ● - ○ ○ ○ - ●：標準
，○：可選，-：不可用
*有關支持增強安全性和防爆保護的電機，請聯系我們。使用注意事項
1真空泵油隨著運行而變質，導致性能變差。請定期檢查油位和污垢并補充或更換。2止回閥機構可防止在停電等緊急情況下泵油回流到真空室。長時間停止時，應將真空側恢復至大氣壓。3特別是在大氣壓附近，會產生來自排氣口的油霧。我們建議使用油霧分離器以防止油霧飛散。4泵的壽命可能會受到吸入氣體的特性和量的影響。
特別是氨和硫酸會顯著縮短使用壽命，并且可能無法表現出耐腐蝕性。5不適合在1kPa或以上的高吸氣壓力下連續運行。6如果在排氣口被堵塞或排氣口側安裝有阻礙氣體通過的裝置的情況下運行泵，則存在破裂的危險。泵的內部壓力可能升高，導致泵體爆炸、油位計彈出或電機過載。7該泵的內部組件使用碳。在運行過程中，碳磨損可能會混入油中并使油變黑，但這不會影響泵的使用壽命或性能。8本泵的內部部件采用氟橡膠，但根據氣體的特性和吸入量，氟橡膠的耐化學性可能不合適。尤其要注意以下吸入氣體。
氨、丙酮、環氧乙烷、乙二胺、乙酸鋅、乙酸戊酯、乙酸鋁、乙酸異丙酯、乙酸乙酯、乙酸鉛、乙酸鈣、乙酸溶纖劑、乙酸鎳、乙酸丁酯、乙酸丙酯、乙酸甲酯、硝基乙烷、硝基丙烷、硝基甲烷、氟利昂
