油旋轉真空泵
VS系列

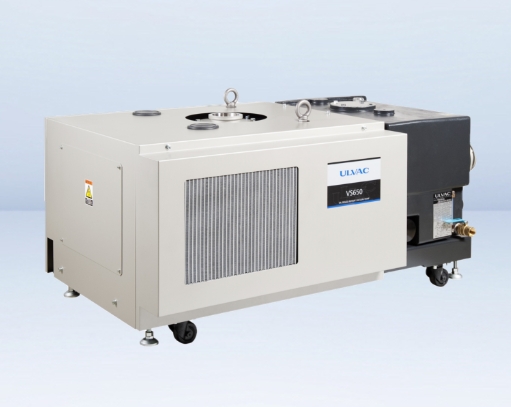

VS650B / VS750B
VS650B/VS750B是旋片式（單級）油回轉真空泵。除了可以選擇風冷和水冷外，還可以通過組合機械增壓泵來獲得更大的排量
注：本文件使用 SI 單位制。
*1 VS650B-WL 需要 50Hz/60Hz 規格。通過更換電機皮帶輪，50Hz/60Hz抽速相同。
*2 根據ISO2151測量和計算的平均聲壓級。
。
它還內置油霧分離器和回油機構，可長期提供穩定的排氣性能。此外，設計還考慮了機油和元件更換等維護的便利性。
特征
MBP 安裝套件允許直接安裝機械增壓泵 (MBP)
，從而無需支架即可安裝 MBP。
標準配備恒溫器
恒溫器檢測泵中的異常溫升，并通知您油位下降或泵異常。
內置油霧過濾器的大油箱
大油箱（油量：23~30L）減少換油頻率。
油箱內置易于更換的筒式油霧過濾器。
油霧過濾器收集的油自動返回泵。
使用油過濾器去除混有油的灰塵。
目的
光學薄膜沉積設備
反射器沉積設備
裝飾氣相沉積設備
薄膜卷繞氣相沉積設備
在線濺射設備
烘烤爐/熱處理爐
冷凍干燥設備
泄漏測試設備
空間室
VS系列型號：
VS650B-A
VS650B-W
VS650B-WL※1
VS750B-A
VS750B-W
規格
| 模型 | VS650B-A | VS650B-W | VS650B-WL *1 | VS750B-A | VS750B-W | |||
| 設計抽速 | 50赫茲 | 立方米/小時（升/分鐘） | 650 (10,833) | 600（10,000） | 750 (12,500) | |||
| 60赫茲 | 750 (12,500) | 不能開車 | ||||||
| 極限 壓力 | GP閉 | 帕 | ≤ 8 | |||||
| GP開 | ≤70 | |||||||
| 功耗 （極限壓力） | 50赫茲 | 千瓦 | 8 | 11 | ||||
| 60赫茲 | 11 | - | ||||||
| 發動機 | 模型 | 全封閉外風扇式三相異步電動機 | ||||||
| 容量 | 千瓦 （極） | 22 (4) | ||||||
| 電壓 | 50赫茲 | V | 200～240 / 380～415 | |||||
| 60赫茲 | 200～240 / 380～460 | |||||||
| 噪音值*2 （極限壓力時） | 50赫茲 | D b | 75 | 72 | 80 | |||
| 60赫茲 | 80 | - | ||||||
| 使用油 | ULVOIL R-72 | |||||||
| 所需油量 | L | 23～27 | 25～30 | 23～27 | 25～30 | |||
| 冷卻方式 | 風冷 | 水冷 | 風冷 | 水冷 | ||||
| 冷卻水 | 一次壓力 | 兆帕G | - | ≤0.5 | - | ≤0.5 | ||
| 入口/出口壓差 | - | ≧0.1 | - | ≧0.1 | ||||
| 冷卻水量 | 升/分鐘 | - | ≧3.0 | - | ≧3.0 | |||
| 冷卻水溫度 | ℃ | - | 5～30 | - | 5～30 | |||
| 冷卻水量Δt | - | ≤60 | - | ≤60 | ||||
| 進氣法蘭 | DN 100 ISO-K | |||||||
| 排氣法蘭 | DN 100 ISO-K | |||||||
| 大量的 | 公斤 | 約820 | ||||||
| 外形尺寸 寬×深×高 | 毫米 | 1490×905 ×705 | 1490×841×705 | 1490×905 ×705 | 1490×841 ×705 | |||
| 海外安全標準 | - | |||||||
注：本文件使用 SI 單位制。
*1 VS650B-WL 需要 50Hz/60Hz 規格。通過更換電機皮帶輪，50Hz/60Hz抽速相同。
*2 根據ISO2151測量和計算的平均聲壓級。
-
