日本一手價格 TOYOSOKKI 東洋 2ch數字指示器 DLS-5026B 通道2ch輸入對應
數字指示器

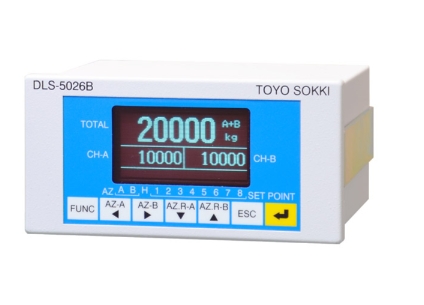

2ch數字指示器DLS-5026B
通道2ch輸入對應
計量顯示A
帶A+B?A-B運算功能
尺寸144mm×72mm
可選各種模擬輸出
支持串行輸出
型號
前面板顯示及按鍵操作說明
配線連接
外形尺寸
規格
A/D轉換部
輸入靈敏度0.25μV/Digit以上1.0mV/V輸入時最大顯示分辨率：1/20000
非線性±0.02%F
。S.±1計數溫度特性零點：±0.005%F
。S./℃（輸入靈敏度：1.0mV/V時）靈敏度：±0.005%Reading/℃頻率特性約2Hz（平均次數32次）
施加電壓DC5V±5%
，60mA（可連接4臺350Ω型負載傳感器）零點調整-2.8mV/V～2.8mV/V
靈敏度調整-3.0mV/V～3.0mV/V
※初始風袋值（零點輸入值）和最大計量值（跨距量）合計不得超過±3.3mV/V
。顯示部
計量值顯示VFD圖形熒光顯示管
，綠色，128×64點運算值顯示：5位（±99999）文字高度約12mm，A+B或A-B
計量值A(chǔ)表示：5位（±99999）文字高度約6mm
計量值B表示：5位（±99999）文字高度約6mm
動作顯示：▼標記11個AZ-A
、AZ-B、HOLD、比較器輸出1～8顯示超量值閃爍
選擇小數點0,0.0,0.00,0.0000
單位g
，kg，t，N，kN顯示更新周期約100msec
。（10次/秒）采樣周期約10msec
。（100次/秒）※ch間同步
I/O轉換部
操作開關鍵開關7鍵
外部指令輸入輸入信號：8點（8bit1公共端）
無電壓接點輸入或開路集電極輸入（Ic=10mA、耐壓20V以上）
動作：（a）AZ-A???單觸發觸點（脈沖寬度0.2sec）
?div id="d48novz" class="flower left">
（c）AZ-B???單步化妝接點（脈沖寬度0.2sec）
?div id="d48novz" class="flower left">
（e）HOLD???電平控制L=保持/H=解除
控制用輸出輸出信號：8點（8bit1公共端）
輸出額定值：DC30V、50mA（負載電阻）
集電極?發射極間飽和電壓1.2V以下
與內部電路通過光耦合器絕緣
當前環路本公司外部設備連接專用串行數據I/F
模擬輸出選項（OP-1
、OP-2）輸出點數3系統（計量值A(chǔ)
、計量值B、運算值）與輸出信號顯示值聯動的D/A同位素輸出
、縮放功能4～20mA（負載電阻：0～510Ω）???OP-1
0～±10V（負載電阻：5kΩ以上）???OP-2
低于標準桿共F
。可對S.輸出5%與分辨率顯示分辨率聯動
非線性±0.05%F
。S.（相對于顯示值）溫度特性零點
、靈敏度均為±0.02%F。S./℃串行輸出選項（OP-3）
符合通信標準RS-232C標準（隔離輸入輸出）
通信方式調步同步（異步）式?半雙工雙向
通信速度2400、4800
、9600、19200bps通信協議數據位：7,8bit
停止位：1,2bit
奇偶校驗：無、偶數
、奇數數據：ASCII代碼
通信格式本公司專用格式
綜合
停電對策各設定數據寫入非易失性存儲器
電源電壓AC85～264V
、50/60Hz標準功耗0.6A typ（ACIN100V）
0.4A typ（AC IN 200V）
溫度?濕度范圍0～+40℃、20～85%RH（無結露）
安裝方法面板安裝
本體質量約1.1kg
搭載功能自動調零
、零跟蹤、預置風袋拉、縮放、數字過濾器卡鎖
、鍵鎖、顯示保持峰值保持、運動檢測
（搭載模擬輸出縮放
