日本原裝 TOYOSOKKI 東洋 6分力測量多力傳感器 6D-50N-50N-80N-TMI 精度±0.5%R.O
多力傳感器

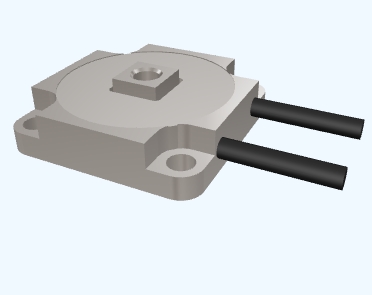

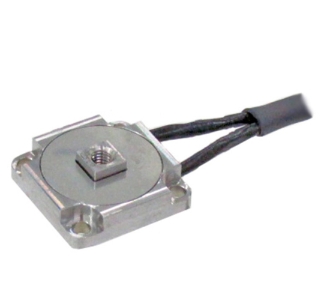

6分力測量多力傳感器 6D-50N-50N-80N-TMI
精度±0.5%R.O
額定容量Fx、Fy:50N Fz:80N
Mx
、My、Mz：0.5N?m尺寸外形：18.5mm×18.5mm
高度：5.5mm
材質不銹鋼
型號
外形尺寸
式樣書
項目6分力測量多力傳感器6D-50N-50N-80N-TMI
Fx、Fy:50N Fz:80N Mx、My、Mz:0.5N·m
額定輸出（R.O.）0.3mV/V～0.6mV/V
非線性±0.5%R。O.
滯后±0.5%R。O.
干涉度※±3%R。O.
零點溫度影響±0.05%R。O./℃
輸出溫度影響±0.05%LOAD/℃
溫度補償范圍0℃～+60℃
容許溫度范圍-10℃～+70℃
允許過載120%R。C.
極限過載150%R。C.
施加電壓2V
輸入端子間電阻120Ω～240Ω
輸出端子間電阻120Ω～240Ω
絕緣電阻1000MΩ（B/E DC50V）以上
電纜類型φ5.7、16芯屏蔽電纜AWG28前端柳線
電纜長度2m
本體材質不銹鋼
本體質量約6g
固有頻率約21kHz
※干涉度是通過干涉修正系數修正后的值。
注）本產品需要動應變儀。關于測量儀器的使用請咨詢。
電纜布線顏色
φ5.7 16芯屏蔽電纜
F系施加電壓+EXC+桃子（紅線1）
F系施加電壓-EXC-桃子（黑線1）
Fx：輸出信號+SIG+橙（紅線1）
Fx：輸出信號-SIG-橙（黑線1）
Fy：輸出信號+SIG+白（紅線1）
Fy：輸出信號-SIG-白（黑線1）
Fz：輸出信號+SIG+灰（紅線1）
Fz：輸出信號-SIG-灰（黑線1）
M系施加電壓+EXC+黃（紅線1）
M系施加電壓+EXC-黃（黑線1）
x：輸出信號+SIG+橙（黑線2）
x：輸出信號-SIG-橙（紅線2）
y：輸出信號+SIG+白（紅線2）
y：輸出信號-SIG-白（黑線2）
z：輸出信號+SIG+灰（黑線2）
z：輸出信號-SIG-灰（黑線2）
屏蔽
