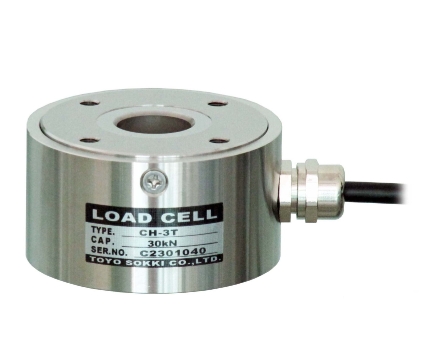

日本進口 TOYOSOKKI 東洋 中心孔負載傳感器 CH 精度±0.5%R.O。
2024-07-11 16:47:17
admin
負載單元
中心孔負載傳感器CH
精度±0.5%R.O
。額定容量5kN～50kN
尺寸外徑：φ62高度：35mm
材質不銹鋼
型號
外形尺寸
式樣書
項目中心大廳負載傳感器CH
5kN～50kN
額定輸出（R.O.）0.5mV/V
額定輸出誤差±10%
零平衡±10%R
。O.非線性±0.5%R
。O.滯后±0.3%R
。O.重復性±0.5%R
。O.零點溫度影響±0.01%R。O./℃
輸出溫度影響±0.01%LOAD/℃
溫度補償范圍-10℃～+60℃
容許溫度范圍-20℃～+70℃
允許過載150%R。C.
推薦施加電壓10V
容許施加電壓15V
輸入端子間電阻840Ω±80Ω
輸出端子間電阻700Ω±7Ω
絕緣電阻1000MΩ（B/E DC50V）以上
電纜類型φ5
、4芯屏蔽電纜前端柳線電纜長度5m
本體材質不銹鋼
機械特性
型號 額定撓曲量 固有頻率（約）

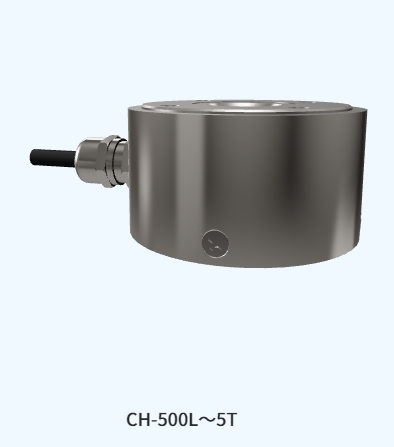

本體質量（約） CH-500L 0.1mm以下 2.5kHz 600g CH-1T 3.3kHz CH-3T 6.6kHz CH-5T
電纜布線顏色
施加電壓+EXC+紅色
施加電壓-EXC-白色
輸出信號+SIG+綠
輸出信號-SIG-藍色
屏蔽罩黃色
